S1022-C9S20(10mm孔)

S1022-C9S20(10mm孔)

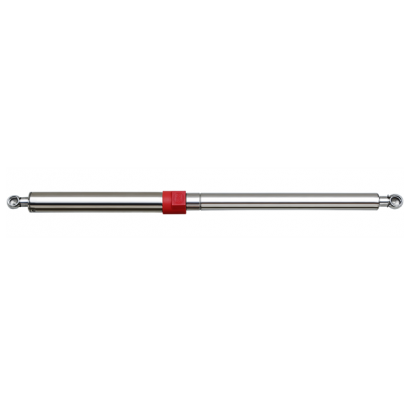

​​​​​​​自由型-不鏽鋼安全開關-氮氣缸(Stainless Gas Spring Free Type-Safety series)
產品規格: 軸心端外徑 10mm / 外管端外徑 22mm
氮氣缸軸心/缸體材質 : 316L 不鏽鋼 / 使用溫度 : -30℃~80℃
氮氣缸兩端接頭材質 : 303L 不鏽鋼
長度單位 : mm / 壓力單位 : 1 kg=9.8(N)牛頓=2.2 lbs 磅
/
詳細介紹

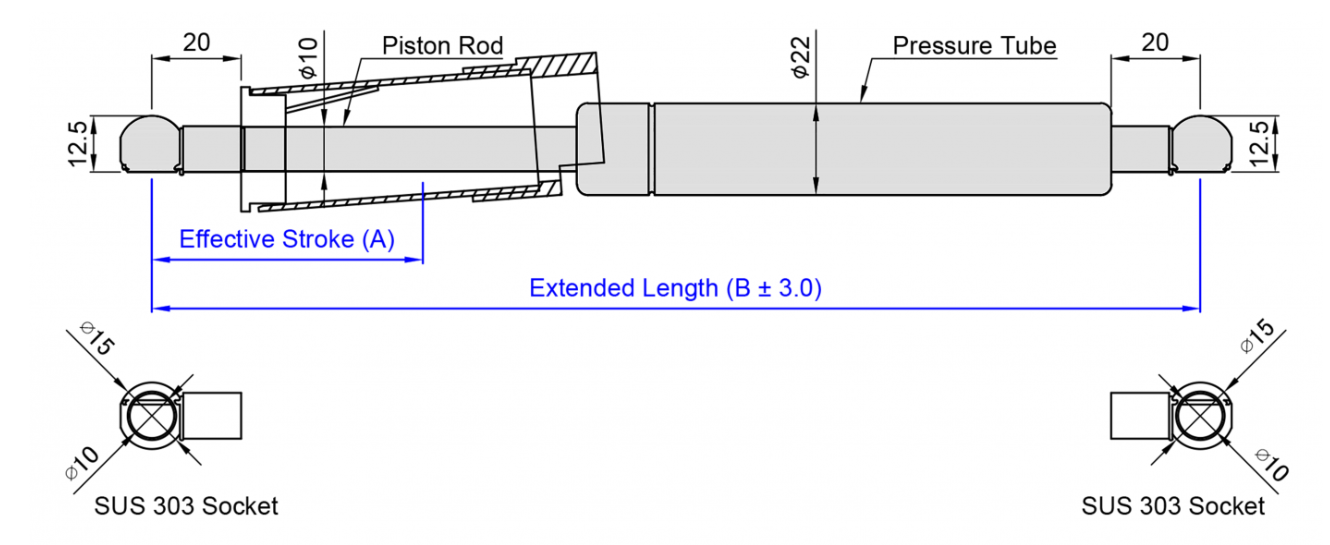

單位：mm
9.8牛頓(N)=1公斤(KG)=2.2磅(LBS)
型號 有效行程(A) 總長(B) 壓力承製範圍(N)
CS-285-C9S20-XXXNPK 65 285 100~1000N
CS-385-C9S20-XXXNPK 115 385 100~1000N
CS-485-C9S20-XXXNPK 165 485 100~1000N
CS-585-C9S20-XXXNPK 215 585 100~1000N
CS-685-C9S20-XXXNPK 265 685 100~1000N
CS-785-C9S20-XXXNPK 315 785 100~1000N
CS-885-C9S20-XXXNPK 365 885 100~1000N

自由型-不鏽鋼安全開關-氮氣缸(Stainless Gas Spring Free Type-Safety series) 基本上作動原理與一般自由型氣壓棒 (氮氣缸) 相同，主要是在於軸心端行程外部加裝套管及彈簧，避免氣壓棒壓力失效或所支撐之機構受其它外力或瞬間陣風導致氣壓棒瞬間關閉造成危險。
