拉伸型油壓阻尼棒

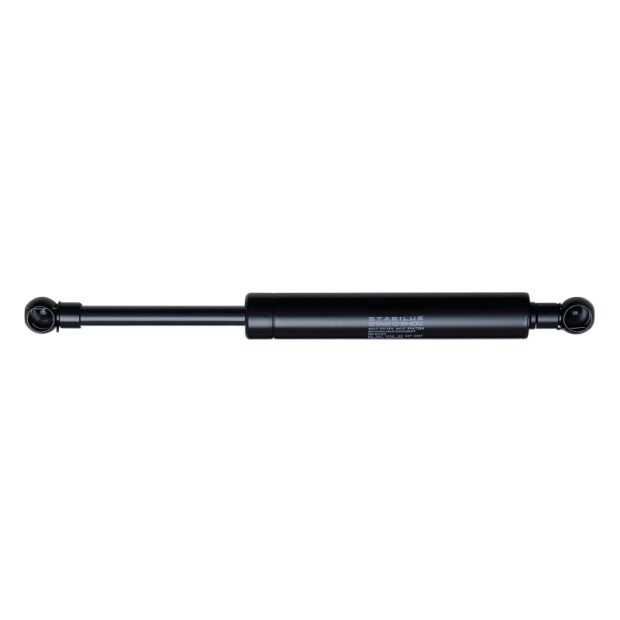

1024-C1920(13mm孔)

1024-C1920(13mm孔)

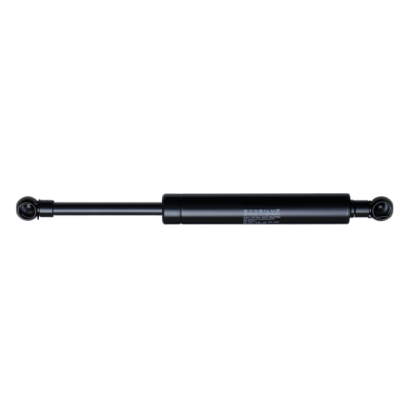

拉伸型油壓阻尼棒 STABILUS STAB-O-SHOC

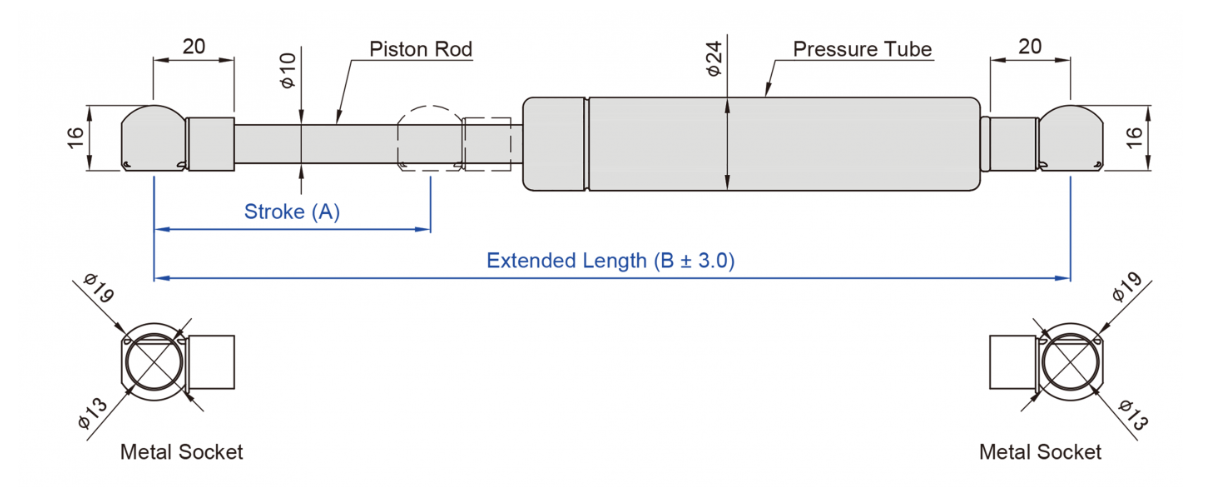

產品規格: 軸心端外徑 10mm / 外管端外徑 24mm
材 質 : 一般碳鋼 氮化軸心 / 使用溫度 : -30℃~80℃
表面處理: 軸心 : 氮化染黑 / 外管 : 黑色烤漆
長度單位 : mm / 壓力單位 : 1 kg=9.8(N)牛頓=2.2 lbs 磅
詳細介紹
拉伸型油壓阻尼棒
單位:mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
型號 產品敘述(1)
行程 (A)
產品敘述(2)
行程(A*)
總長(B) 產品敘述(3)(4)
拉伸阻尼力FZ(N)
產品敘述(3)(5)
壓縮阻尼力FD(N)
HD24E-271-C1920-650N 80 80 271 650 <100
HD24E-271-C1920-1500N 1500 <100
HD24E-271-C1920-5000N 5000 <100
HD24E-360-C1920-650N 120 120 360 650 <100
HD24E-360-C1920-1500N 1500 <100
HD24E-360-C1920-5000N 5000 <100
HD24E-538-C1920-650N 200 200 538 650 <100
HD24E-538-C1920-1500N 1500 <100
HD24E-538-C1920-5000N 5000 <100

STABILUS 標準型 HD24E拉伸壓縮油壓阻尼, 是一種不含氮氣的油壓壓縮阻尼棒,具有壓縮方向阻尼功能,阻尼棒垂直安裝具有最佳效果及阻尼力。阻尼棒可在各種應用設計下提供阻尼效果。

產品技術規格說明:
   1)油壓行程
   2)機械行程
   3)測試速度 100mm/s
   4)軸心向下,活塞活動於油中 = 油壓行程 A
   5)軸心向上,最大可能行程在油與氣室 = 機械行程 A*
   FZ:拉伸阻尼力 (N)
   FD:壓縮阻尼力 (N)
