壓縮型油壓阻尼棒

  1. 油壓阻尼棒
  2. 壓縮型油壓阻尼棒

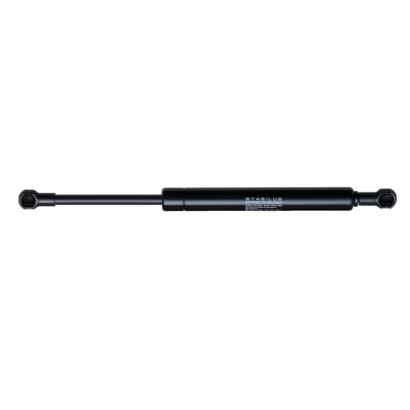

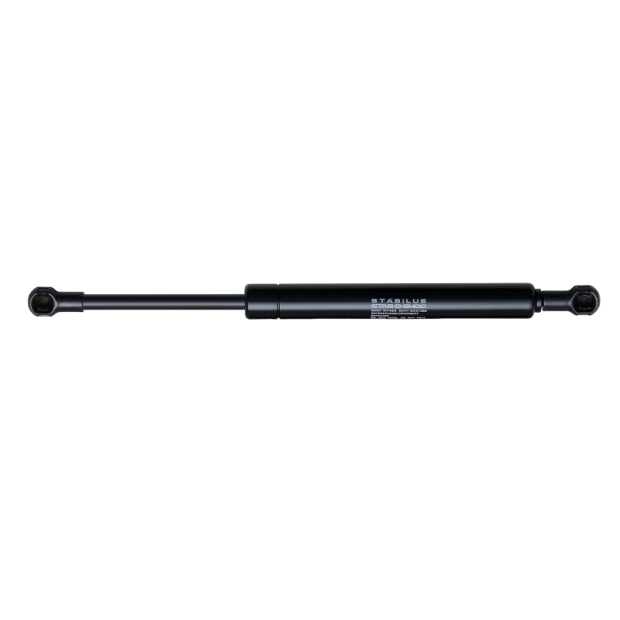

0818-M920(10mm孔)

0818-M920(10mm孔)

壓縮型油壓阻尼棒 STABILUS STAB-O-SHOC
產品規格: 軸心端外徑 8mm / 外管端外徑 18mm
材 質 : 一般碳鋼 氮化軸心 / 使用溫度 : -30℃~80℃
表面處理: 軸心 : 氮化染黑 / 外管 : 黑色烤漆
長度單位 : mm / 壓力單位 : 1 kg=9.8(N)牛頓=2.2 lbs 磅
/
詳細介紹

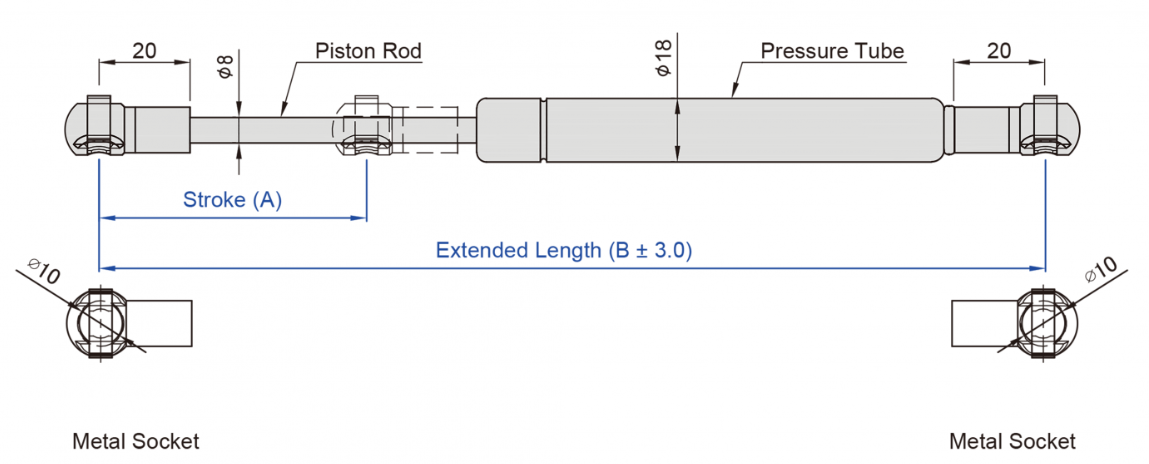

單位：mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
型號 產品敘述(1)
行程 (A)		 產品敘述(2)
行程(A*)		 總長(B) 產品敘述(3)(4)
拉伸阻尼力FZ(N)		 產品敘述(3)(5)
壓縮阻尼力FD(N)
HD18C-348-M920-500N 80 130 348 <50 500±150
HD18C-348-M920-2050N <65 2050±250
HD18C-348-M920-3300N <60 3300±850
HD18C-466-M920-490N 125 190 466 <60 490±140
HD18C-466-M920-2080N <50 2080±280
HD18C-466-M920-3150N <55 3150±650
HD18C-700-M920-480N 205 310 700 <60 480±220
HD18C-700-M920-1000N <50 1000±190
HD18C-700-M920-2000N <65 2000±200

STABILUS 標準型 HD18C壓縮油壓阻尼, 是一種不含氮氣的油壓壓縮阻尼棒，具有壓縮方向阻尼功能，阻尼棒垂直安裝具有最佳效果及阻尼力。阻尼棒可在各種應用設計下提供阻尼效果。

產品技術規格說明:
   1)油壓行程
   2)機械行程
   3)測試速度 100mm/s
   4)軸心向下，活塞活動於油中 = 油壓行程 A
   5)軸心向上，最大可能行程在油與氣室 = 機械行程 A*
   FZ：拉伸阻尼力 (N)
   FD：壓縮阻尼力 (N)
