MORE

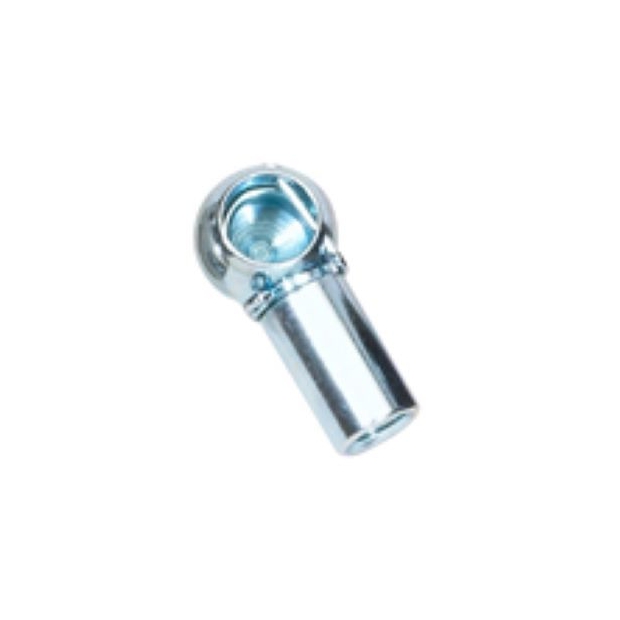

C13系列(孔徑8mm)
單位:mm
型號
孔徑 ( ∅A )
螺牙規格 ( B )
底部到中心 ( C )
材質
表面處理
C1315M4 ZINC
8
M4X0.7
15
12L14
鍍白鋅
C1318M4 ZINC
18
C1320M4 ZINC
20
C13S15M4 SUS303
15
SUS303
振動研磨
C13S18M4 SUS303
18
C13S20M4 SUS303
20
C1315M5 ZINC
M5X0.8
15
12L14
鍍白鋅
C1318M5 ZINC
18
C1320M5 ZINC
20
C13S15M5 SUS303
15
SUS303
振動研磨
C13S18M5 SUS303
18
C13S20M5 SUS303
20
C1315M6 ZINC
M6X1.0
15
12L14
鍍白鋅
C1318M6 ZINC
18
C1320M6 ZINC
20
C13S15M6 SUS303
15
SUS303
振動研磨
C13S18M6 SUS303
18
C13S20M6 SUS303
20
C13系列(孔徑8mm)
-
MORE

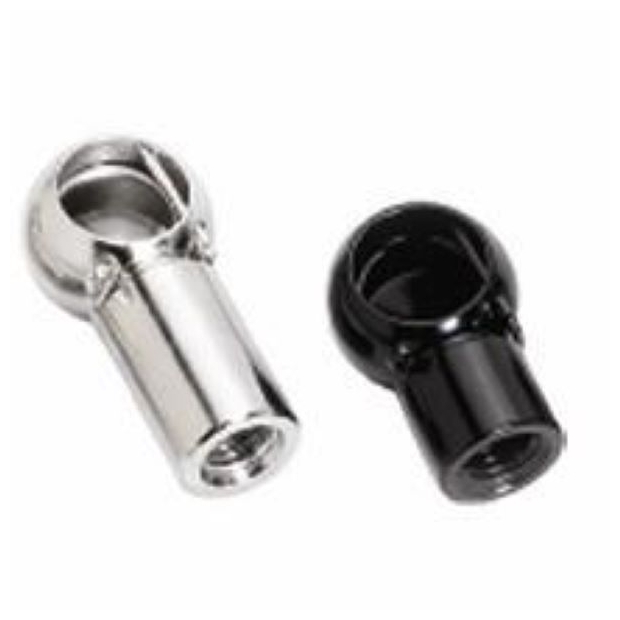

C19系列(孔徑13mm)
單位:mm
型號
孔徑 ( ∅A )
螺牙規格 ( B )
底部到中心 ( C )
材質
表面處理
C1920M8 Black Zinc
13
M8X1.25
20
12L14
鈍化黑鋅
C1925M8 Black Zinc
25
C1930M8 Black Zinc
30
C1935M8 Black Zinc
35
C19S20M8 SUS303
20
SUS303
振動研磨
C19S25M8 SUS303
25
C19S30M8 SUS303
30
C19系列(孔徑13mm)
-
MORE

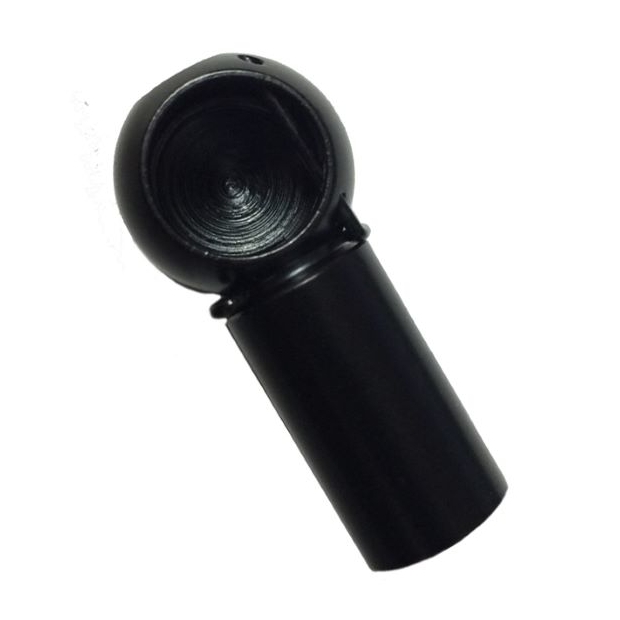

C24系列(孔徑16mm)
單位:mm
型號
孔徑 ( ∅A )
螺牙規格 ( B )
底部到中心 ( C )
材質
表面處理
C2425M8 BLACK ZINC
16
M8X1.25
25
1015
鍍黑鋅
C2430M8 BLACK ZINC
30
C2435M8 BLACK ZINC
35
C2430M10 BLACK ZINC
M10X1.5
30
C2435M10 BLACK ZINC
35
C24系列(孔徑16mm)
-
MORE

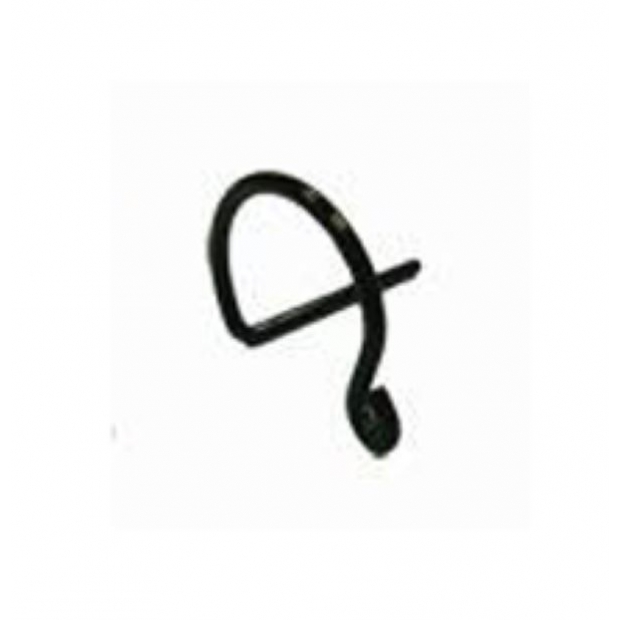

C9/C19 PIN
單位:mm
型號
孔徑 ( ∅A )
底部到中心 ( B )
材質
表面處理
C9-01 BLACK
4.79
12.8
STELL
鍍黑鋅
C9-01 STAINLESS
STAINLESS
C19-01 BLACK
5.8
15.5
STELL
鍍黑鋅
C19-01 STAINLESS
STAINLESS
C9/C19 PIN
-
MORE

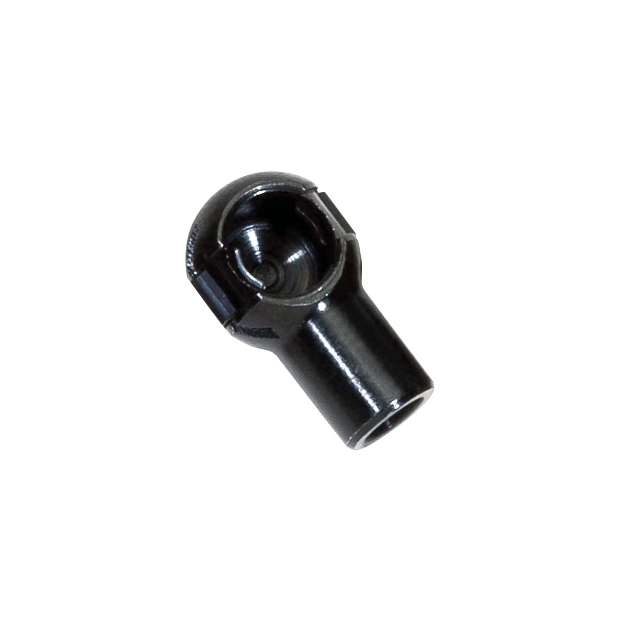

M9系列(孔徑10mm)
單位:mm
型號
孔徑 ( ∅A )
螺牙規格 ( B )
底部到中心 ( C )
材質
表面處理
M920M6 BLACK ZINC
10
M6X1.0
20
12L14
鈍化黑鋅
M925M6 BLACK ZINC
25
M930M6 BLACK ZINC
30
M920M8 BLACK ZINC
M8X1.25
20
M925M8 BLACK ZINC
25
M930M8 BLACK ZINC
30
M9系列(孔徑10mm)
-
MORE

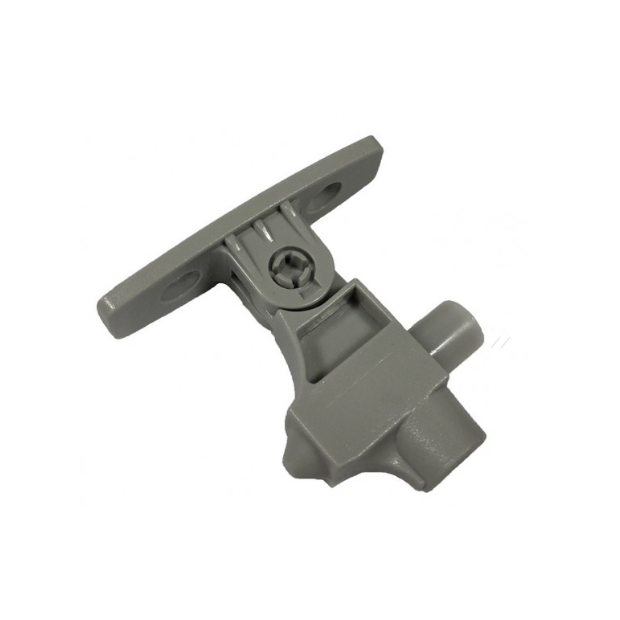

F1
單位:mm
型號
螺牙規格 ( B )
底部到中心 ( C )
材質
表面處理
F1 BLACK
M6X1.0
41
NYLON
黑色塑膠
F1 GRAY
灰色塑膠
F1
-
MORE

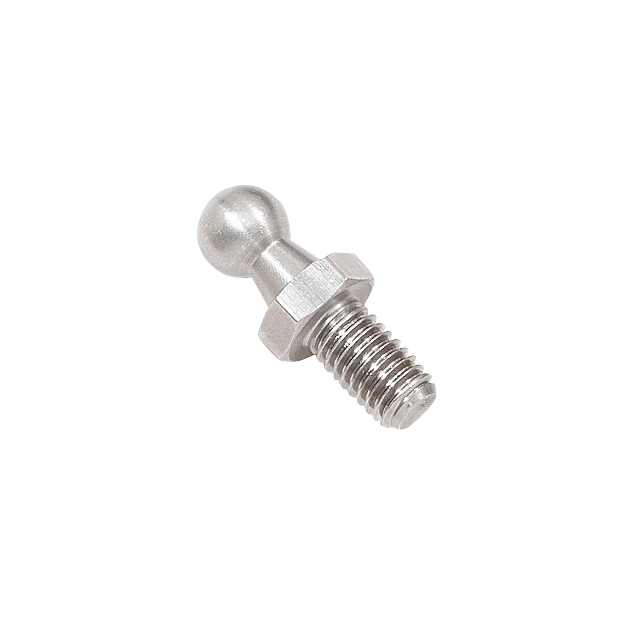

六角螺栓(球徑10mm)
單位:mm
型號
球頭直徑 ( A )
B
C
D
E
螺牙規格 ( F )
材質
表面處理
SWS-8 SUS303
∅10
14
3
13
8
M6X1.0
SUS303
振動研磨
SW11 BLACK ZINC
14.2
4.9
12.5
12
12L14
鍍黑鋅
SW12 BLACK ZINC
14
4.5
13.5
12
M8X1.25
12L14
鍍黑鋅
SWS-12 SUS303
SUS303
振動研磨
SW13 BLACK ZINC
12.5
3
12.5
13
12L14
鍍黑鋅
SWS-13 SUS303
SUS303
振動研磨
SW177583 BLACK ZINC
12
3
16.5
13
12L14
鍍黑鋅
六角螺栓(球徑10mm)
-
MORE

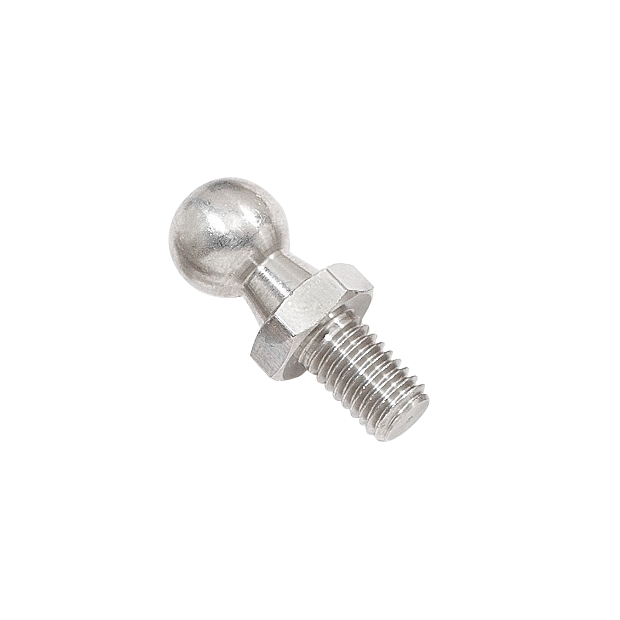

六角螺栓(球徑13mm)
單位:mm
型號
球頭直徑 ( A )
B
C
D
E
螺牙規格 ( F )
材質
表面處理
SW14 BLACK ZINC
∅13
15
4.5
12.5
13
M8X1.25
12L14
鍍黑鋅
SWS-14 SUS303
SUS303
振動研磨
SW17 YELLOW ZINC
22.5
10
20
1015
鍍黃鋅
SW4611 ZINC
13.5
3
15
12L14
鍍白鋅
SW8272 ZINC
14
3
20
17
M10X1.5
六角螺栓(球徑13mm)
-
MORE

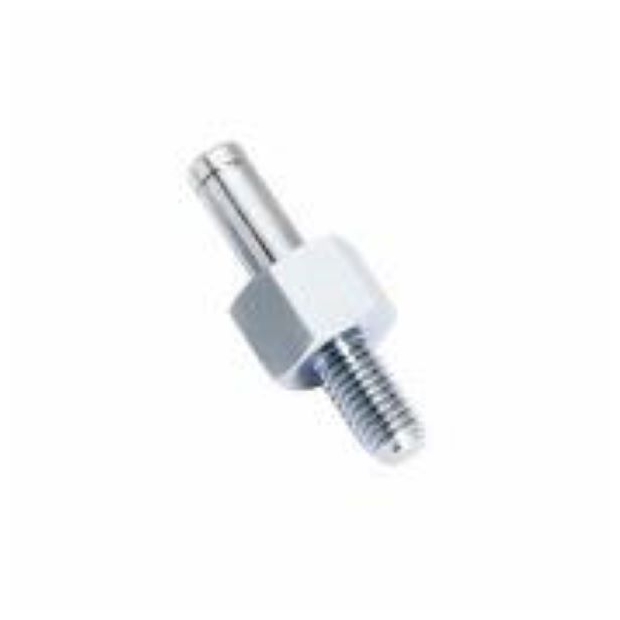

SW6411
單位:mm
適用氣壓棒接頭厚度10~12mm／孔徑8mm
型號
球頭直徑 ( A )
B
C
D
E
F
螺牙規格 (G)
材質
表面處理
SW6411 ZINC
∅8
14
18
12
15
15.8
M8X1.25
12L14
鍍白鋅
SW6411
-
MORE
SW6412
單位:mm
適用氣壓棒接頭厚度8~10mm／孔徑6mm
型號
球頭直徑 ( A )
B
C
D
E
F
螺牙規格 (G)
材質
表面處理
SW6412 ZINC
∅6
10
13
7
10
13
M6X1.0
12L14
鍍白鋅
SW6412
-
MORE

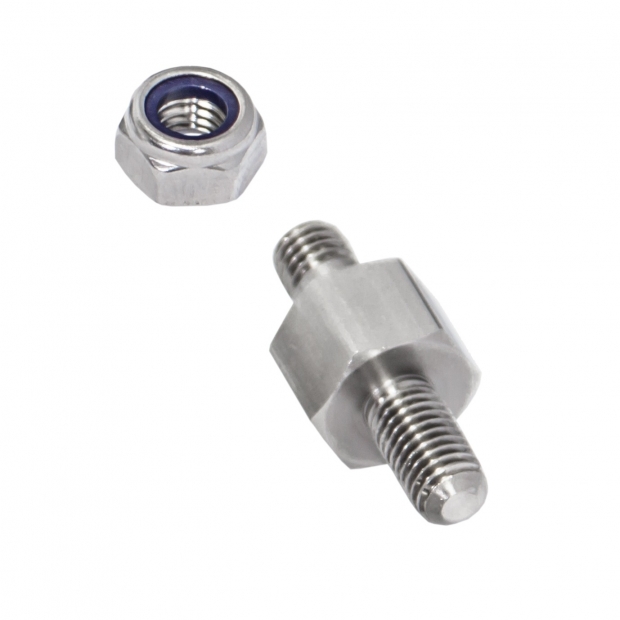

SWS6411(SUS303)
單位:mm
型號
螺栓直徑 ( A )
B
C
D
螺牙規格 ( E )
材質
表面處理
SWS6411A
∅8
39.5
15.8
5.5
M8X1.25
SUS303
振動研磨
SWS6411B
44.5
15.8
10.5
SWS6411C
∅10
41.5
15.8
5.5
M10X.15
SWS6411D
46.5
15.8
10.5
SWS6411(SUS303)
-
MORE

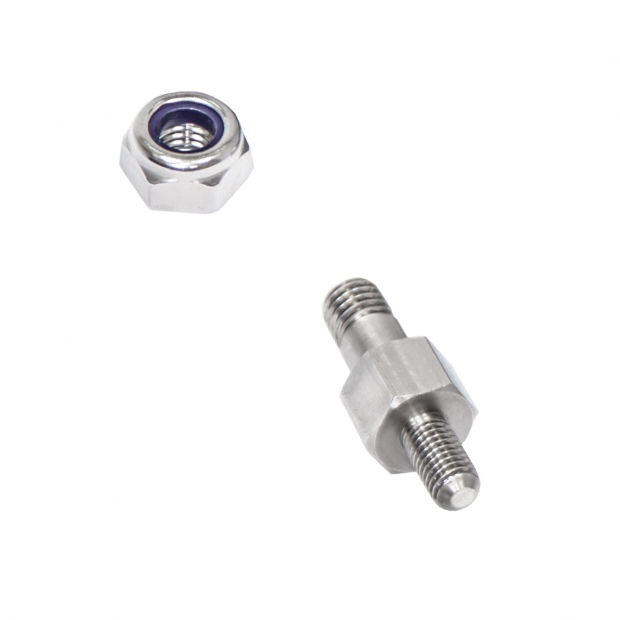

SWS6412(SUS303)
單位:mm
型號
螺栓直徑 ( A )
B
C
D
螺牙規格 ( E )
材質
表面處理
SWS6412A-L1
∅6
28.6
13
6.6
M6X1.0
SUS303
振動研磨
SWS6412B
∅8
29.5
13
5.5
M8X1.25
SWS6412C
34.5
13
10.5
SWS6412(SUS303)
