定位型氣壓棒

單位：mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)















型號
行程 (A)
總長 (B)
FZ(N)
FD(N)
壓力F1 (N)


BOLT-956-M10D9-150N
400
956
480
860
150N


BOLT-1056-M10D9-150N
450
1056
480
860
150N

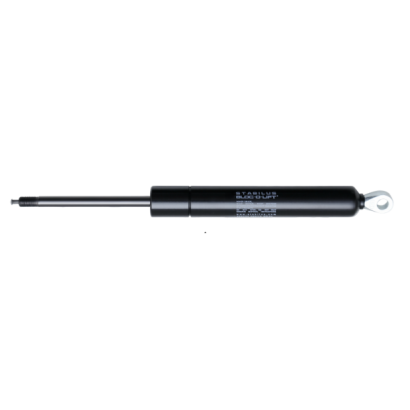

STABILUS開關定位型氣壓棒 (BOL-T)。

BOLOC-O-LIFT-T 氣彈簧主要用於方便地調節工作台高度。非常平坦的特性曲線在整個行程中提供幾乎均勻的力輔助。這樣可以輕鬆調節桌面，無論其重量如何，桌子不會失去穩定性或強度。該氣彈簧可以任何方向安裝。可以通過手動或腳踏桿任意施放鎖定，從而可以快速、輕鬆地調節工作台高度。

單位：mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)











型號
行程 (A)
總長 (B)
壓力承製範圍 (N)


BOLOBT-316-M8D9-XXXN
100
316
100~400N


BOLOBT-416-M8D9-XXXN
150
416
100~400N


BOLOBT-516-M8D9-XXXN
200
516
100~400N


BOLOBT-616-M8D9-XXXN
250
616
100~400N


BOLOBT-716-M8D9-XXXN
300
716
100~400N


BOLOBT-816-M8D9-XXXN
350
816
100~400N


BOLOBT-916-M8D9-XXXN
400
916
100~400N

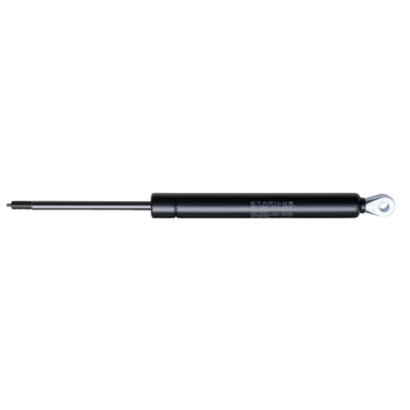

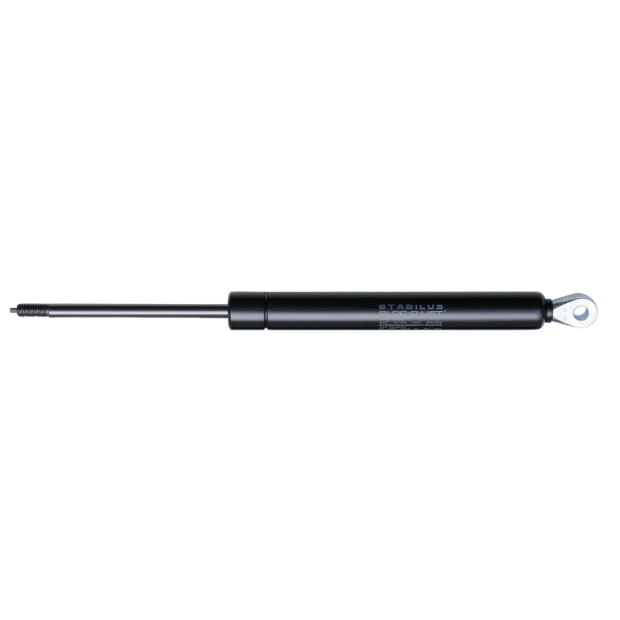

STABILUS開關定位型氣壓棒 (OBT)。

BLOC-O-LIFT OBT可剛性鎖定在任意所需位置；可以在需要時立即抬升而無需啟動機構。緊急情況下，從下面施加輕微的壓力就能將桌面向上移動和移開。只有在降低桌子時才需要使用開關機構。OBT功能用於垂直安裝。

單位：mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)











型號
行程 (A)
總長 (B)
壓力承製範圍 (N)


BOL-184-M10D3-XXXN
30
184
200~1200N


BOL-203-M10D3-XXXN
40
203
200~1200N


BOL-244-M10D3-XXXN
60
244
200~1200N


BOL-285-M10D3-XXXN
80
285
200~1200N


BOL-326-M10D3-XXXN
100
326
200~1200N


BOL-364-M10D3-XXXN
120
364
200~1200N


BOL-446-M10D3-XXXN
160
446
200~1200N


BOL-525-M10D3-XXXN
200
525
200~1200N


BOL-626-M10D3-XXXN
250
626
200~1200N


BOL-726-M10D3-XXXN
300
726
200~1200N


BOL-826-M10D3-XXXN
350
826
200~1200N


BOL-926-M10D3-XXXN
400
926
200~1200N

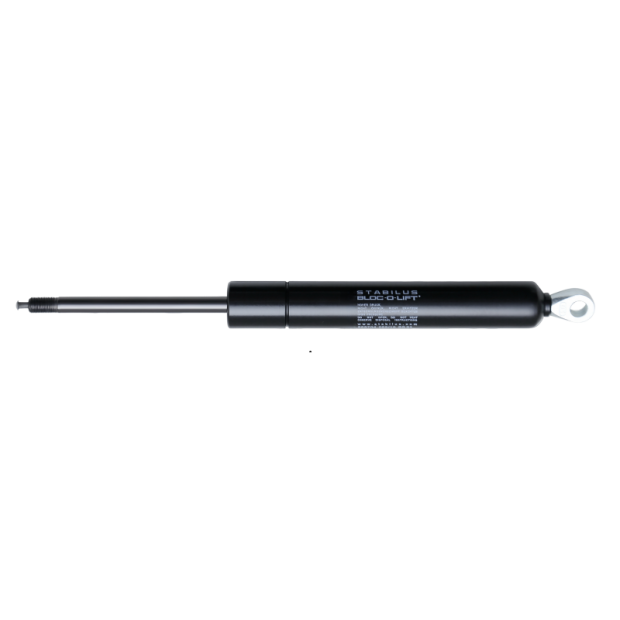

STABILUS開關定位型氣壓棒 (BOL)。
開關定位型氣壓棒 BOL 是一種具有鎖定之氣彈簧，它可以用於如力量支撐及無段可變鎖定等功能。

單位：mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)















型號
行程 (A)
總長 (B)
壓力 (N)
拉伸鎖定力
壓縮鎖定力


BOLR-264-M10D3-350N
45
264
350N
  9500N
1500N


BOLR-356-M10D3-150N
100
356
150N
10500N
  600N


BOLR-571-M10D3-350N
180
571
350N
  9000N
1500N


BOLR-589-M10D3-150N
178
589
150N
11000N
  600N


BOLR-702-M10D3-150N
200
702
150N
11500N
  600N




STABILUS開關定位型氣壓棒 (BOL)。
開關定位型氣壓棒 BOL-R 是一種具有鎖定之氣彈簧，它可以用於如力量支撐及無段可變鎖定等功能。

單位:mm









型號
控制線長度
適用接頭


STDE-ACC-BOL-079354
500
STDE-ACC-BOL-075291
STDE-ACC-BOL-006837


 STDE-ACC-BOL-081505
750


 STDE-ACC-BOL-082700
1000


 STDE-ACC-BOL-069316
500
STDE-ACC-BOL-074574
STDE-ACC-BOL-112485


 STDE-ACC-BOL-072901
750


 STDE-ACC-BOL-074813
1000

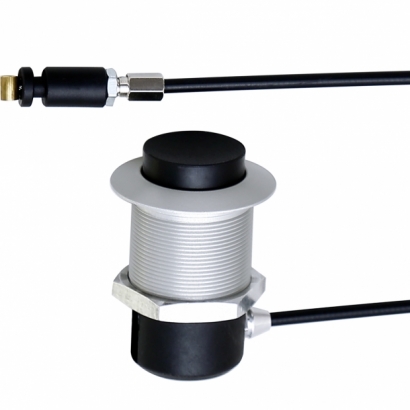

德國STABILUS定位型氣壓棒專用配件。

1.下列三種料號之按紐控制器，需與定位型氣壓棒-開關接頭*搭配組合，形成一個完整的釋放系統。
PN : STDE-ACC-BOL-079354、STDE-ACC-BOL-081505、STDE-ACC-BOL-082700

2.下列三種料號之按壓控制器，需與定位型氣壓棒-開關接頭搭配組合，形成一個完整的釋放系統。
PN : STDE-ACC-BOL-069316、STDE-ACC-BOL-072901、STDE-ACC-BOL-074813

單位:mm









型號
控制線長度
適用接頭


STDE-ACC-BOL-079354
500
STDE-ACC-BOL-075291
STDE-ACC-BOL-006837


 STDE-ACC-BOL-081505
750


 STDE-ACC-BOL-082700
1000


 STDE-ACC-BOL-069316
500
STDE-ACC-BOL-074574
STDE-ACC-BOL-112485


 STDE-ACC-BOL-072901
750


 STDE-ACC-BOL-074813
1000

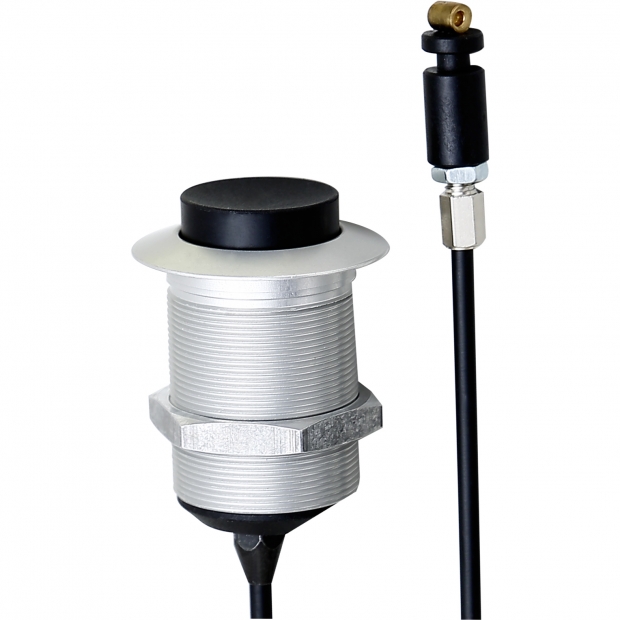

德國STABILUS定位型氣壓棒專用配件。

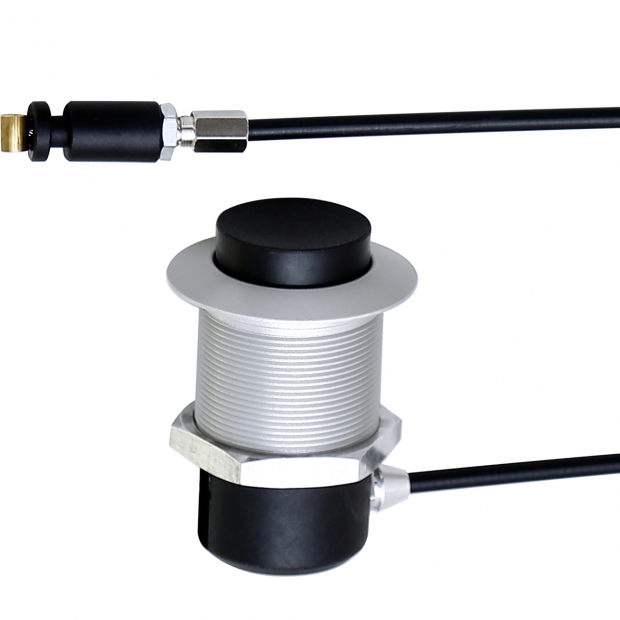

1.下列三種料號之按紐控制器，需與定位型氣壓棒-開關接頭*搭配組合，形成一個完整的釋放系統。
PN : STDE-ACC-BOL-079354、STDE-ACC-BOL-081505、STDE-ACC-BOL-082700

2.下列三種料號之按壓控制器，需與定位型氣壓棒-開關接頭搭配組合，形成一個完整的釋放系統。
PN : STDE-ACC-BOL-069316、STDE-ACC-BOL-072901、STDE-ACC-BOL-074813

單位:mm









型號
控制線線長度
適用接頭


STDE-ACC-BOL-088197
500
STDE-ACC-BOL-075291
STDE-ACC-BOL-006837


 STDE-ACC-BOL-088675
750


 STDE-ACC-BOL-104927
1000


 STDE-ACC-BOL-068838
500
STDE-ACC-BOL-074574
STDE-ACC-BOL-112485


 STDE-ACC-BOL-088436
750


 STDE-ACC-BOL-105166
1000

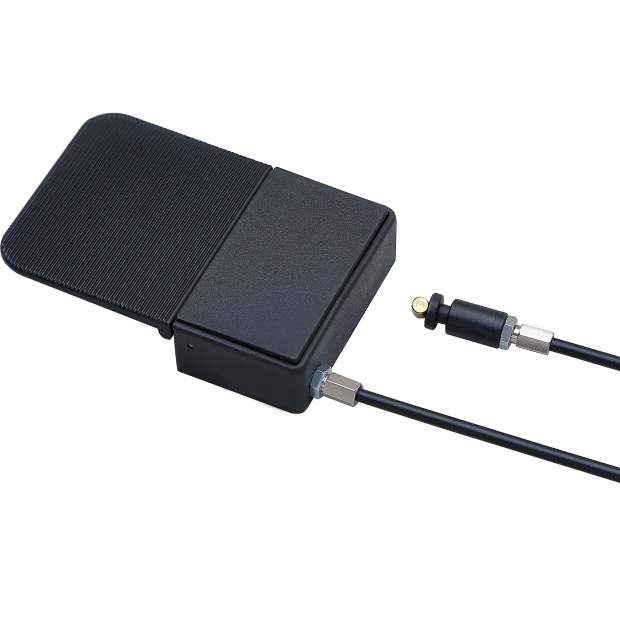

德國STABILUS定位型氣壓棒專用配件。

1.下列三種料號之按紐控制器，需與定位型氣壓棒-開關接頭*搭配組合，形成一個完整的釋放系統。
PN : STDE-ACC-BOL-088197、STDE-ACC-BOL-088675、STDE-ACC-BOL-104927

2.下列三種料號之按壓控制器，需與定位型氣壓棒-開關接頭搭配組合，形成一個完整的釋放系統。
PN : STDE-ACC-BOL-068838、STDE-ACC-BOL-088436、STDE-ACC-BOL-105166

單位:mm







型號
開關拉線長度


STDE-ACC-BOL-878189
300


 STDE-ACC-BOL-0346BC
500


 STDE-ACC-BOL-0305BE
1000




德國STABILUS定位型氣壓棒專用配件。

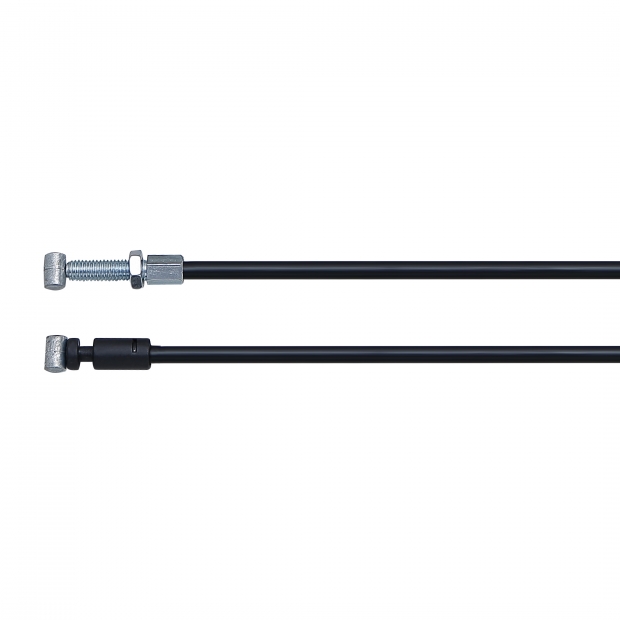

定位型氮氣缸-開關拉線需要和定位型氣壓棒-開關接頭組進行組合且需使用定位型氣壓棒-拉線控制器  以形成開關機構。

單位:mm





型號


STDE-ACC-BOL-1044BZ




德國STABILUS定位型氣壓棒專用配件。

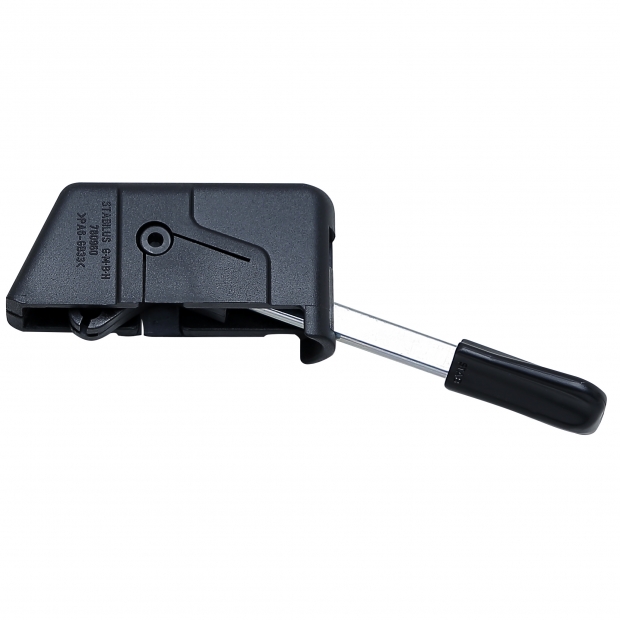

定位型氮氣缸-拉線控制器與定位型氣壓棒-開關拉線進行組合且需使用定位型氣壓棒-開關接頭組，已形成開關機構。

單位:mm









型號
底部至中心距離
(A)
材質


STDE-ACC-BOL-992259
64
Steel


STDE-ACC-BOL-1041BN
104
Steel


STDE-ACC-BOL-132543
122
Steel


STDE-ACC-BOL-065056
167
Steel


STDE-ACC-BOL-125466
196
Steel




德國STABILUS定位型氣壓棒專用配件。

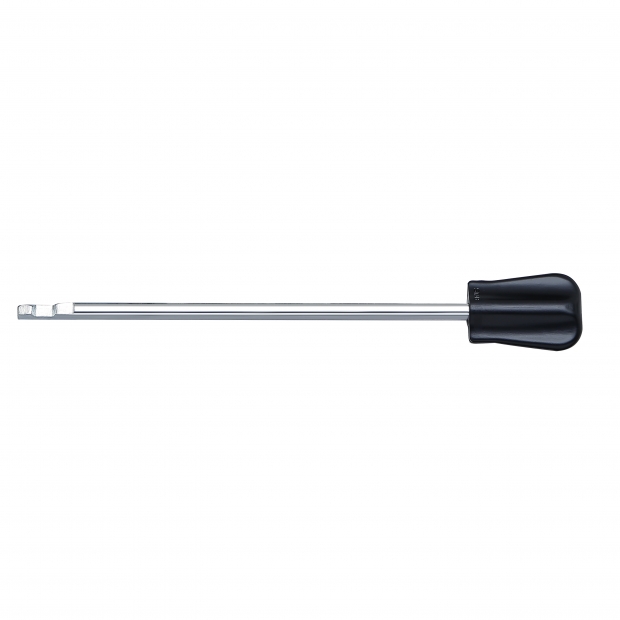

開關手把需要定位型氣壓棒-標準開關接頭 或 定位型氣壓棒-功能型開關接頭，搭配組合以形成完整的開關機構。

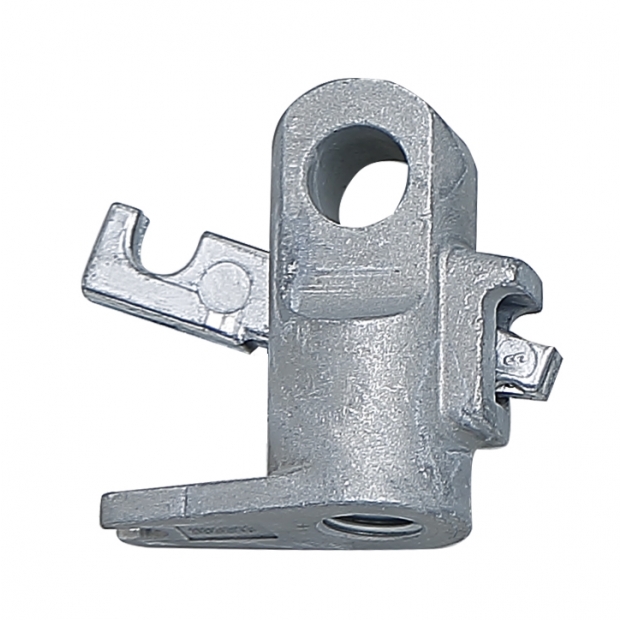

單位:mm













型號
底部至孔中心距離
螺牙規格
孔徑
 材質


STDE-ACC-BOL-012820
27
M8X1.0
Ø8
壓鑄合金


STDE-ACC-BOL-007409
27
M10X1.0
Ø8
壓鑄合金




德國STABILUS定位型氣壓棒專用配件。

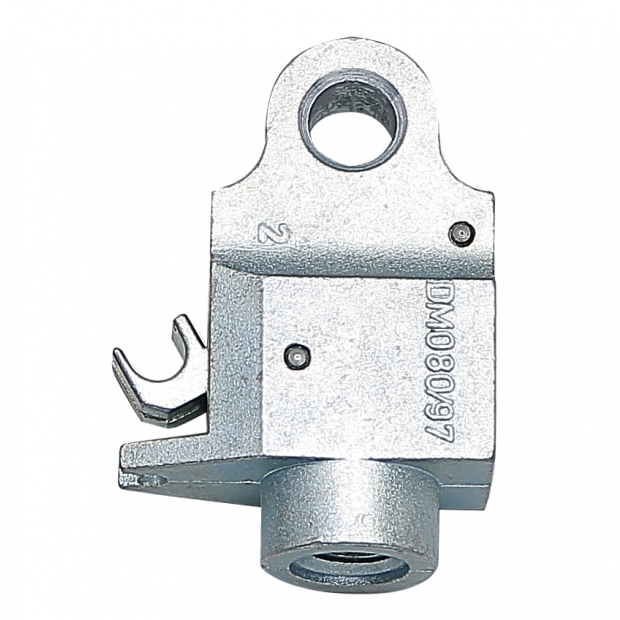

單位:mm













型號
底部至孔中心距離
螺牙規格
孔徑
 材質


STDE-ACC-BOL-074574
41
M8X1.0
Ø8
壓鑄合金


STDE-ACC-BOL-112485
41
M10X1.0
Ø8
壓鑄合金




德國STABILUS定位型氣壓棒專用配件。
