定位型專用配件

  • MORE

    按鈕控制器

    單位:mm









    型號
    控制線長度
    適用接頭


    STDE-ACC-BOL-079354
    500
    STDE-ACC-BOL-075291
    STDE-ACC-BOL-006837


     STDE-ACC-BOL-081505
    750


     STDE-ACC-BOL-082700
    1000


     STDE-ACC-BOL-069316
    500
    STDE-ACC-BOL-074574
    STDE-ACC-BOL-112485


     STDE-ACC-BOL-072901
    750


     STDE-ACC-BOL-074813
    1000




    德國STABILUS定位型氣壓棒專用配件。

    1.下列三種料號之按紐控制器,需與定位型氣壓棒-開關接頭*搭配組合,形成一個完整的釋放系統。
    PN : STDE-ACC-BOL-079354、STDE-ACC-BOL-081505、STDE-ACC-BOL-082700

    2.下列三種料號之按壓控制器,需與定位型氣壓棒-開關接頭搭配組合,形成一個完整的釋放系統。
    PN : STDE-ACC-BOL-069316、STDE-ACC-BOL-072901、STDE-ACC-BOL-074813
  • MORE

    按鈕控制器

    單位:mm









    型號
    控制線長度
    適用接頭


    STDE-ACC-BOL-079354
    500
    STDE-ACC-BOL-075291
    STDE-ACC-BOL-006837


     STDE-ACC-BOL-081505
    750


     STDE-ACC-BOL-082700
    1000


     STDE-ACC-BOL-069316
    500
    STDE-ACC-BOL-074574
    STDE-ACC-BOL-112485


     STDE-ACC-BOL-072901
    750


     STDE-ACC-BOL-074813
    1000




    德國STABILUS定位型氣壓棒專用配件。

    1.下列三種料號之按紐控制器,需與定位型氣壓棒-開關接頭*搭配組合,形成一個完整的釋放系統。
    PN : STDE-ACC-BOL-079354、STDE-ACC-BOL-081505、STDE-ACC-BOL-082700

    2.下列三種料號之按壓控制器,需與定位型氣壓棒-開關接頭搭配組合,形成一個完整的釋放系統。
    PN : STDE-ACC-BOL-069316、STDE-ACC-BOL-072901、STDE-ACC-BOL-074813
  • MORE

    腳踢開關控制器

    單位:mm









    型號
    控制線線長度
    適用接頭


    STDE-ACC-BOL-088197
    500
    STDE-ACC-BOL-075291
    STDE-ACC-BOL-006837


     STDE-ACC-BOL-088675
    750


     STDE-ACC-BOL-104927
    1000


     STDE-ACC-BOL-068838
    500
    STDE-ACC-BOL-074574
    STDE-ACC-BOL-112485


     STDE-ACC-BOL-088436
    750


     STDE-ACC-BOL-105166
    1000




    德國STABILUS定位型氣壓棒專用配件。

    1.下列三種料號之按紐控制器,需與定位型氣壓棒-開關接頭*搭配組合,形成一個完整的釋放系統。
    PN : STDE-ACC-BOL-088197、STDE-ACC-BOL-088675、STDE-ACC-BOL-104927

    2.下列三種料號之按壓控制器,需與定位型氣壓棒-開關接頭搭配組合,形成一個完整的釋放系統。
    PN : STDE-ACC-BOL-068838、STDE-ACC-BOL-088436、STDE-ACC-BOL-105166
  • MORE

    開關拉線

    單位:mm







    型號
    開關拉線長度


    STDE-ACC-BOL-878189
    300


     STDE-ACC-BOL-0346BC
    500


     STDE-ACC-BOL-0305BE
    1000




    德國STABILUS定位型氣壓棒專用配件。

    定位型氮氣缸-開關拉線需要和定位型氣壓棒-開關接頭組進行組合且需使用定位型氣壓棒-拉線控制器  以形成開關機構。
  • MORE

    拉線控制器

    單位:mm





    型號


    STDE-ACC-BOL-1044BZ




    德國STABILUS定位型氣壓棒專用配件。

    定位型氮氣缸-拉線控制器與定位型氣壓棒-開關拉線進行組合且需使用定位型氣壓棒-開關接頭組,已形成開關機構。
  • MORE

    開關把手

    單位:mm









    型號
    底部至中心距離
    (A)
    材質


    STDE-ACC-BOL-992259
    64
    Steel


    STDE-ACC-BOL-1041BN
    104
    Steel


    STDE-ACC-BOL-132543
    122
    Steel


    STDE-ACC-BOL-065056
    167
    Steel


    STDE-ACC-BOL-125466
    196
    Steel




    德國STABILUS定位型氣壓棒專用配件。

    開關手把需要定位型氣壓棒-標準開關接頭 或 定位型氣壓棒-功能型開關接頭,搭配組合以形成完整的開關機構。
  • MORE

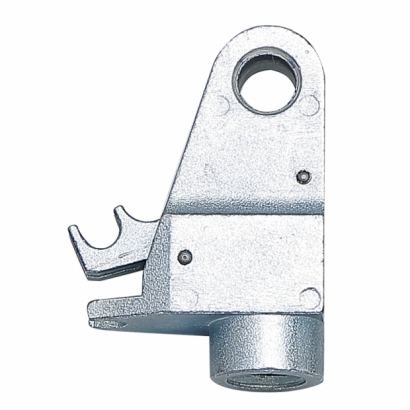

    開關接頭組

    單位:mm













    型號
    底部至孔中心距離
    螺牙規格
    孔徑
     材質


    STDE-ACC-BOL-012820
    27
    M8X1.0
    Ø8
    壓鑄合金


    STDE-ACC-BOL-007409
    27
    M10X1.0
    Ø8
    壓鑄合金




    德國STABILUS定位型氣壓棒專用配件。
  • MORE

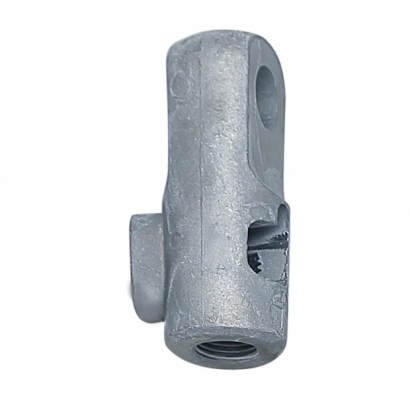

    開關接頭

    單位:mm













    型號
    底部至孔中心距離
    螺牙規格
    孔徑
     材質


    STDE-ACC-BOL-074574
    41
    M8X1.0
    Ø8
    壓鑄合金


    STDE-ACC-BOL-112485
    41
    M10X1.0
    Ø8
    壓鑄合金




    德國STABILUS定位型氣壓棒專用配件。
  • MORE

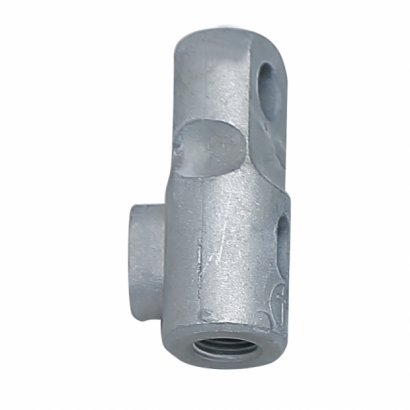

    開關接頭

    單位:mm













    型號
    底部至孔中心距離
    螺牙規格
    孔徑
     材質


    STDE-ACC-BOL-075291
    40.9
    M8X1.0
    Ø8.1
    壓鑄合金


    STDE-ACC-BOL-006837
    40.9
    M10X1.0
    Ø8.1
    壓鑄合金




    德國STABILUS定位氣壓棒專用配件。
  • MORE

    標準開關接頭

    單位:mm













    型號
    底部至孔中心距離
    螺牙規格
    孔徑
     材質


    STDE-ACC-BOL-9102GW
    37
    M8X1.0
    Ø8
    壓鑄合金


    STDE-ACC-BOL-130850
    37
    M10X1.0
    Ø8
    壓鑄合金
  • MORE

    功能型開關接頭

    單位:mm













    型號
    底部至孔中心距離
    螺牙規格
    孔徑
     材質


    STDE-ACC-BOL-0516CC
    37
    M8X1.0
    Ø8
    壓鑄合金


    STDE-ACC-BOL-271985
    37
    M10X1.0
    Ø8
    壓鑄合金




    德國STABILUS定位型氣壓棒專用配件。
