氣壓棒專用螺栓

單位:mm



















型號
球頭直徑 ( A )
B
C
D
E
螺牙規格 ( F )
材質
表面處理


SWS-8 SUS303
∅10
14
3
13
8
M6X1.0
SUS303
振動研磨


SW11 BLACK ZINC
14.2
4.9
12.5
12
12L14
鍍黑鋅


SW12 BLACK ZINC
14
4.5
13.5
12
M8X1.25
12L14
鍍黑鋅


SWS-12 SUS303
SUS303
振動研磨


SW13 BLACK ZINC
12.5
3
12.5
13
12L14
鍍黑鋅


SWS-13 SUS303
SUS303
振動研磨


SW177583 BLACK ZINC
12
3
16.5
13
12L14
鍍黑鋅

單位:mm



















型號
球頭直徑 ( A )
B
C
D
E
螺牙規格 ( F )
材質
表面處理


SW14 BLACK ZINC
∅13
15
4.5
12.5
13
M8X1.25
12L14
鍍黑鋅


SWS-14 SUS303
SUS303
振動研磨


SW17 YELLOW ZINC
22.5
10
20
1015
鍍黃鋅


SW4611 ZINC
13.5
3
15
12L14
鍍白鋅


SW8272 ZINC
14
3
20
17
M10X1.5

單位:mm
適用氣壓棒接頭厚度10~12mm／孔徑8mm



















型號
球頭直徑 ( A )
  B
  C
  D
  E
  F
螺牙規格 (G)
材質
表面處理

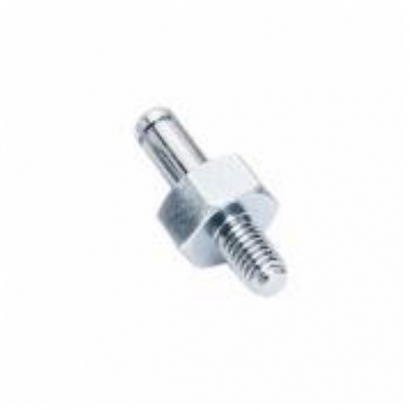

SW6411 ZINC
∅8
14
18
12
15
15.8
M8X1.25
12L14
鍍白鋅

單位:mm
適用氣壓棒接頭厚度8~10mm／孔徑6mm



















型號
球頭直徑 ( A )
  B
  C
  D
  E
  F
螺牙規格 (G)
材質
表面處理

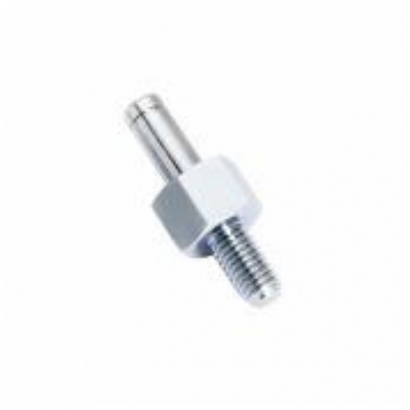

SW6412 ZINC
∅6
10
13
7
10
13
M6X1.0
12L14
鍍白鋅

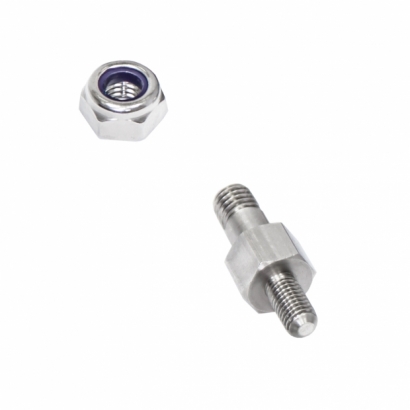

單位:mm



















型號
螺栓直徑 ( A )
B
C
D
螺牙規格 ( E )
材質
表面處理


SWS6411A
∅8
39.5
15.8
5.5
M8X1.25
SUS303
振動研磨


SWS6411B
44.5
15.8
10.5


SWS6411C
∅10
41.5
15.8
5.5
M10X.15


SWS6411D
46.5
15.8
10.5

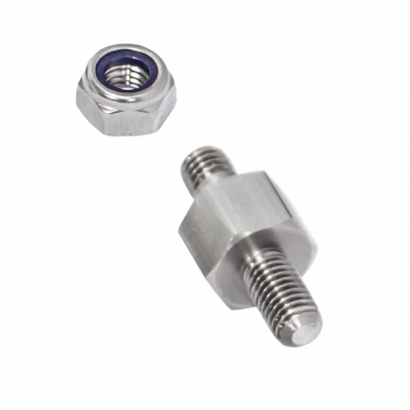

單位:mm



















型號
螺栓直徑 ( A )
  B
  C
  D
螺牙規格 ( E )
材質
表面處理


SWS6412A-L1
∅6
28.6
13
6.6
M6X1.0
SUS303
振動研磨


SWS6412B
∅8
29.5
13
5.5
M8X1.25


SWS6412C
34.5
13
10.5
